電感式接近開關的原理探究

來源：深圳機眸傳感器科技有限公司發布時間：2018-06-09 點擊量：5643

人們都知道電感式接近開關又稱無觸點行程開關，它能在一定的距離內檢測有無物體靠近

，并做出動作，它有很多種

，比如電感式

、光電式、電容式、霍爾式

、微波式

、超聲波式等，今天給大家詳細講解一種電感式接近開關原理

，還有電路的相關知識

。
在講解該電路之前，大家應該明白幾個概念：振蕩電路

、渦流

、整流、三極管倒相

、三極管開關等

。
振蕩電路就是將直流電變成交流電的電路

，由放大

、反饋、選頻電路組成

；
渦流是一種感應電流

，它是在金屬內部在外部變化的磁場中產生的，有其有利的方面

，也有不利的方面

；
整流濾波就是將交流電變成直流電的過程，有半波整流

、全波整流

、橋式整流，濾波是將波動較大的直流電變成較為恒定的電流

；
三極管倒相：共發射極接法中

，輸入與輸出相位相反，也就是輸入低電位輸出高電位

，反之亦然

；
三極管開關：工作中飽和、截止區的三極管相當于一個開關

，導通時相當于短路

，截止時相當于斷路。

接著研究我們的電路

，請看下面的電路圖

，該電路由振蕩電路、整流電路

、放大及執行電路

、反饋電路組成。電路圖如下：

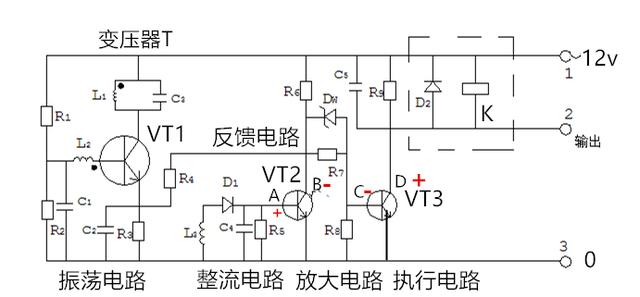

電路圖

振蕩電路：由三極管VT1

，電阻R1

、R2

、R3，電容C1

、C2

、C3，變壓器T共同組成了變壓器反饋式振蕩電路

。R1

、R2、R3組成了分壓式電流負反饋偏置電路

，C1

、C2為交流旁路電容，L1

、C3為LC選頻電路

，L2為反饋線圈。VT1為高頻三極管

，電路屬于共發調集振蕩電路

，產生振動頻率為20kHz的高頻電流。
整流電路：由變壓器T次級線圈L3

、整流二極管D1

、濾波電容C4、分流電阻R5組成

，該電路屬于典型的半波整流電路

，產生一個直流高電平（1v），推動下一級工作

。電阻R5的功能有兩個：若輸出電壓過大

，超過VT2的發射結允許電壓時，起分流作用

，第二

，當動作停止時，釋放C4的電荷為下一個動作做準備

。二極管為肖特基二極管

。
放大及執行電路：由三極管VT2、VT3

，偏置電阻R6

、R7、R8

、R9以及繼電器等組成

，D2為續流二極管用于保護三極管VT3，K為繼電器可以控制其它電路。輸出端1

、2可以接繼電器

，也可以接其它計數電路或執行電路。當整流電路A輸出高電平信號+后

，三極管VT2飽和導通

，集電極B電位降低-，VT3基極C電位降低-

，截止

，輸出D高電位+，電路斷路

。三極管VT2

、VT3為低頻管9013；
反饋電路：由R4組成

，目的是加快VT1的起振或停振

，當VT2輸出低電位時，反饋至VT1的發射極

，使其發射結電壓升高

，形成正反饋

，當VT2輸出高電位時

，反饋至VT1發射極高電位，降低發射結電壓

，加快停振

。
工作過程：正常情況下，振蕩電路起振

，輸出穩定的高頻電壓

，通過變壓器T的次級L3輸出，經過整流

、濾波后在A點輸出直流高電平

，三極管VT2因此飽和導通，集電極B電位降低

，三極管VT3基極C電位降低

，輸出電位為2端為高電位12v，繼電器不動作

。當有金屬物體接近變壓器時

，在其感應磁場的作用下，產生渦流

，導致反饋線圈L2反饋電壓降低

，振蕩電路停振，整流電路無輸出，三極管VT2截止

，輸出高電位

，VT3飽和導通，輸出端2輸出低電位0

，繼電器K動作

。

電路除過三極管、二極管有特殊要求外

，電阻

、電容均為普通元件。

更多關于電感式接近開關的資訊或產品

，請訪問深圳機眸傳感器科技有限公司官網http://m.xiaohongtuan.vip.
